Jak zapojit LED pásek se stmívačem

Rozhodli jste se zapojit LED pásek se stmívačem svépomocí a nevíte, jak na to? Není to nic složitého. Připravili jsme článek, ve kterém Vás krok po kroku provedeme instalací a ovládáním LED pásku. Jdeme na to.


Bezpečnost v první řadě

LED pásky jako takové napájí 12 – 24V. Jedná se o bezpečné napětí, se kterým může pracovat i naprostý lajk. V případě, že budete manipulovat s elektrickým proudem (230V), musíte disponovat platnou vyhláškou a být takzvaně odborně způsobilou osobou.


Víte přesně, jaký LED pásek potřebujete?

Před samotnou instalací LED pásku se rozhodněte, jaký stmívač použijete. Chcete regulovat světlo dotykem, pohybem nebo třeba tlačítkem? Budete chtít LED pásek barevný či pouze bílý? Měl by být voděodolný? Rádi Vám před samotnou instalací poradíme a doporučíme nejvhodnější stmívač s LED páskem.


Co vše je nutné k instalaci LED pásku se stmívačem?

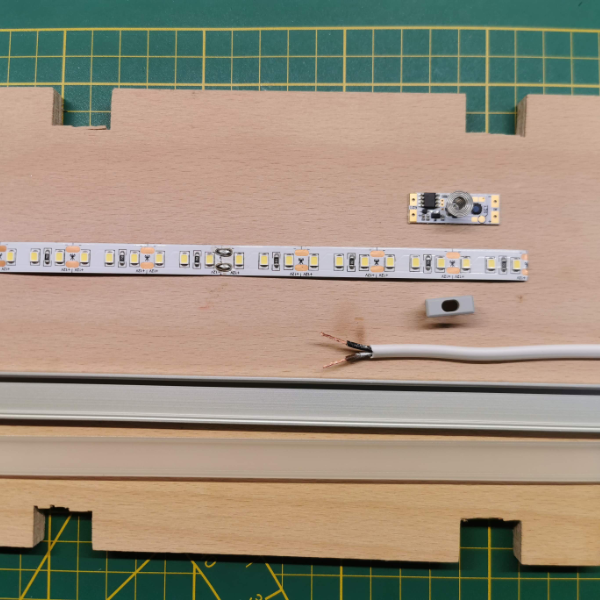

Zkontrolujte si, zdali máte všechny potřebné komponenty a nářadí k instalaci LED pásku se stmívačem. Rozhodně byste neměli opomenout následující:


  • Napájecí zdroj, který převádí napětí z 230V na 12/24V
  • Napájecí kabel ke svítidlu minimálně 2x 0,5 mm2
  • Hliníkový profil s difuzorem a koncovkami
  • Páječku a cín (pásek i stmívače je potřeba připájet)
  • Dotykový, pohybový či tlačítkový stmívač
  • Nůžky ke krácení LED pásků
  • Podle typu stmívače a profilu může být potřeba vrtačka


Zkrácení LED pásku

Před instalací si vyměřte, jak dlouhý LED pásek potřebujete. V případě krácení použijte klasické nůžky a na vyznačených místech pásek přestřihněte. Pásek vždy střihejte mezi jednotlivými moduly (obsahují 3 LED, mohou obsahovat i 6 LED). Pokud pásek zkrátíte na jiném místě, nenávratně poškodíte celý jeden modul.


Propojení a uchycení LED pásku

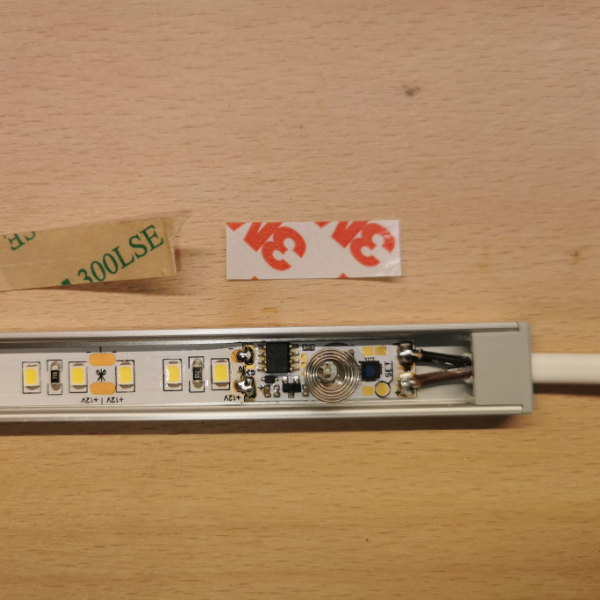

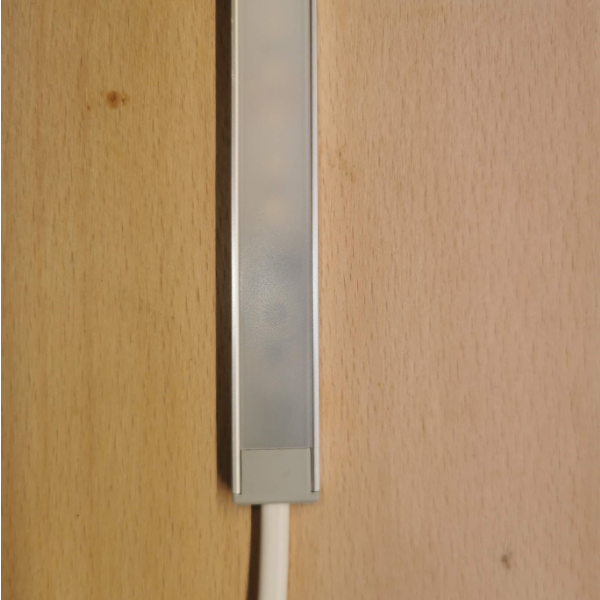

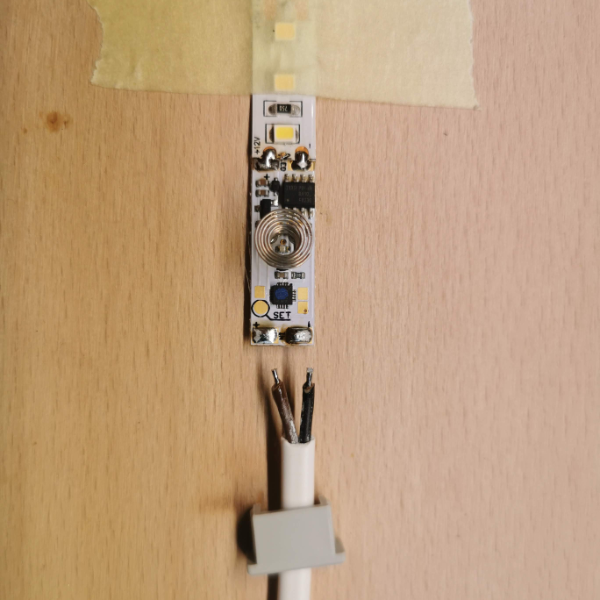

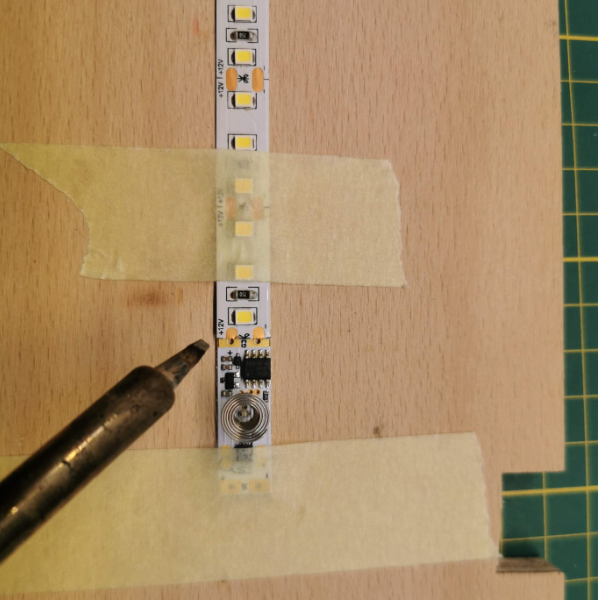

V případě, že LED pásky instalujete do profilu se stmívačem, tak je potřeba nejprve spájet stmívač s páskem a kabelem  a následně vlepit do profilu, jak je vidět postup na fotografiích.









Můžete postupovat i opačně, nejprve vlepit stmívač i pásek do profilu a pak spájet, ale pozor, ALU profil odvádí teplo, což je sice dobré pro dlouhou životnost LED, ale špatné pro pájení. Spoj se bude hůře prohřívat a s méně výkonou páječkou to nezapájíte. Věnujte pozornost také správné polaritě LED pásků.



Zprovoznění a zapojení LED pásku se stmívačem

LED pásek zprovozníte připojením k napájecímu zdroji. Na dvojlinku vedoucí od zdroje k LED pásku, můžete (pokud už nemáte stmívač v profilu) napojit šňůrový vypínač či přijímač dálkového ovládání. Z druhé strany zapojíte napájecí zdroj. Stmívač zapojíte mezi zdroj a LED pásek. Při tomto zapojení musíte udržet polaritu (+-) od zdroje k LED stmívači a polaritu od stmívače k pásku. Před nalepením LED pásku do profilu vždy otestujte jeho funkčnost.


Ovládání LED pásků

Regulovat intenzitu světla LED pásků můžete díky stmívačům. Na našem e-shopu si můžete vybrat stmívače dotykové, pohybové nebo klasické tlačítkové. Pomocí pulsní modulace stmívač reguluje intenzitu osvětlení.


Potřebujete se zapojením LED pásku poradit? Chcete LED pásek se stmívačem, ale nevíte si rady s výběrem ideálního typu? Napište nám. Naši odborníci Vám rádi s jakýmkoliv problémem poradí.
